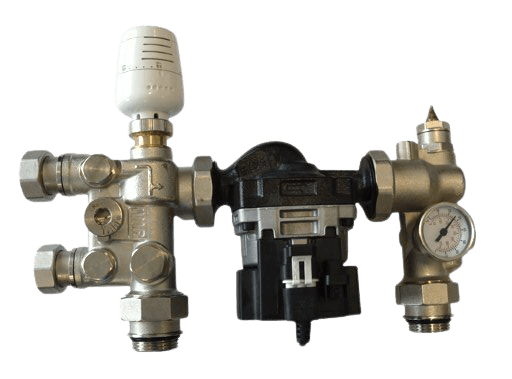

Mischergruppe S3 für Heizkreisverteiler
Die Warmup S3 Mischergruppe wird dem Heizkreisverteiler hinzugefügt, wenn eine lokale Regelung der Wassertemperatur oder eine hydraulische Trennung des Primärkreislaufs erforderlich ist.
Hauptvorteile
3-Wege-Mischer
Die Mischergruppe bietet eine vollständige 3-Wege-Regelung und ist dadurch mit allen Wärmequellen kompatibel.
Einstellbare Bypassventile
Ausgestattet mit integrierten Bypassventilen für Primär- und Sekundärkreis ermöglicht die Mischergruppe eine einfache Inbetriebnahme, ohne dass zusätzliche Komponenten erworben werden müssen.
Grundfos UPM3 Umwälzpumpe
Bei Betrieb im Konstantdruckmodus vereinfacht diese 70-kPa-Umwälzpumpe die Einstellung der Durchflussmesser, da die Volumenströme unabhängig von der Belastung des Heizkreisverteilers konstant bleiben.
Hält die Temperatur in Warmwasser-Fußbodenheizungssystemen konstant.
Dank der Mischergruppe kann die Temperatur des Heizsystems auf jeden Wert zwischen 20 °C und 60 °C begrenzt werden. Dadurch können Estriche normgerecht aufgeheizt und anschließend auf die effizienteste Betriebstemperatur eingestellt werden. Eine Manipulationssicherung gewährleistet dabei einen sicheren Betrieb.
Die Mischergruppe ist für den Einsatz mit allen Wärmequellen ausgelegt, nicht nur mit Gas-Brennwertkesseln. Sie eignet sich ebenso für Wärmepumpen, Biomasse- und Solarthermieanlagen. Ohne den Warmup-Mischer könnte überhitztes Wasser aus thermischen Desinfektionszyklen oder durch solare Wärmegewinne in die Fußbodenheizung gelangen und Schäden verursachen.
Das oberhalb der Umwälzpumpe angeordnete Absperrventil verhindert während des Befüllens ein Umgehen der Heizkreise durch das Wasser und ermöglicht bei Bedarf einen einfachen Austausch der Umwälzpumpe. Das fortschrittliche Design der S3 Mischergruppe minimiert zudem mechanische und hydraulische Geräusche. Die Konstruktion aus vernickeltem Messing ist robust, korrosionsbeständig und ergänzt optisch den Warmup S3 Heizkreisverteiler.
Die Warmup S3 Mischergruppe kann mit dem Warmup S3 Heizkreisverteiler, den Clypso Fußbodenheizungssystemen sowie der Ultra-12 Dünnschicht-Fußbodenheizung verwendet werden.
Sie benötigen außerdem:
PE-RT Rohr
Das Warmup PE-RT-Rohr (Polyethylen mit erhöhter Temperaturbeständigkeit) gewährleistet eine leckagefreie Leistung und verfügt über eine glatte Innenstruktur für einen verbesserten Durchfluss sowie reduzierte Druckverluste.
Verdrahtungszentrale
Alle wassergeführten Fußbodenheizungssysteme benötigen eine Verdrahtungszentrale, die mit den Raumthermostaten und der Wärmequelle, beispielsweise einem Heizkessel oder einer Wärmepumpe, zusammenarbeitet.
Thermostate
Die Wahl des richtigen Regelungssystems ist entscheidend, um sicherzustellen, dass Ihre Heizungsanlage möglichst effizient arbeitet.
